DRAMチップ交換のBGAリワーク：取り外しからリフローまでの全工程
2026-04-02 · ResolderWorks
サーバーメモリ（DDRメモリ）モジュール上のDRAMチップの故障は、メモリエラー、ECC障害、さらにはシステム全体のクラッシュにつながります。DRAMチップはBGA（ボールグリッドアレイ）技術を用いて実装されているため、標準的なはんだ付けでの交換は不可能です。プロフェッショナルなBGA基板修復機器と専門知識が絶対に必要とされます。
本日、ResolderWorksがDRAMチップ交換BGA基板修復の完全工程を11の詳細なステップでご紹介します。
BGA基板修復とは？ BGA基板修復とは、BGA実装チップを回路基板から精密に除去し、新品または機能する代替品を再装着する精密修復工程です。各DRAMチップの下に数百個のはんだボールが配置されているため、リボールリング、フラックス塗布、精密位置合わせ、制御されたリフロー等の高度な技術が必要とされます。
完全な修復工程 — 11の詳細ステップ
DRAMチップ交換基板修復は11の主要な工程で構成されます。ドナーチップの調達から最終リフローまで — 1つのチップを交換するためにはこれら全ての工程が必要です。
工程1. ドナーチップのはんだ除去
機能するDRAMチップを調達するために、まずドナーメモリモジュールからチップをはんだ除去します。ホットエアガンを使用して対象チップの周辺領域を加熱し、BGAはんだボールを溶融させます。
温度管理は非常に重要です。過剰加熱はチップに損傷を与える可能性があり、不十分な加熱でははんだが溶融せず、チップが外れません。
ドナーチップのはんだ除去 ホットエアガンでドナーチップのBGAはんだボールを加熱
工程2. ドナーチップの除去
はんだが完全に溶融したら、真空ピックアップツールまたはピンセットを使用してチップを慎重に持ち上げます。チップを垂直かつ清潔に除去することで、BGAパッドへの損傷を避けることが重要です。
[ドナーチップ除去]
ドナーモジュールからDRAMチップが正常に除去された状態
工程3. 破損チップの除去
ここで対象メモリモジュール — 修復対象のメモリモジュール — に移ります。故障したDRAMチップをホットエアガンで加熱し、基板から除去します。
破損チップを除去した後、PCBパッドを慎重に検査します。パッドに損傷がある場合は、続行前に追加の修復作業が必要になります。
[破損チップ除去開始]
故障したDRAMチップの除去を開始
[破損チップ除去実行]
破損チップを加熱して除去中
工程4. PCBパッドのはんだ吸い上げ
チップ除去後、残留はんだはPCBパッド上に不均等に残ります。はんだ吸い取り線とはんだ付けこてを使用してパッド上の全ての残留はんだを清潔に除去します。
この工程が不十分な場合、新しいチップ装着時にはんだブリッジ（短絡）が発生する可能性があるため、細心の注意が必須です。
[PCBパッドのはんだ吸い上げ1]
はんだ吸い取り線で残留はんだを除去
[PCBパッドのはんだ吸い上げ2]
PCBパッドのはんだ吸い上げ完了
工程5. PCB清浄化
はんだ吸い上げ後、パッド周辺の残留フラックスと汚染物を清潔にします。IPA（イソプロピルアルコール）と綿棒を使用して表面を徹底的に清浄化します。
[PCB清浄化]
IPAでPCBパッドを清浄化
工程6. チップへのフラックス塗布
ドナーチップのBGAパッドにフラックスを塗布します。フラックスははんだ付け中の酸化を防ぎ、はんだの流動をスムーズにします — BGA作業に欠かせない材料です。
適切な量を均等に塗布することが重要です。過剰なフラックスは実際に欠陥を引き起こす可能性があります。
[チップへのフラックス塗布]
ドナーチップのBGAパッドにフラックスを塗布
工程7. チップパッドのはんだ吸い上げ
ドナーチップのBGAパッド上の残留はんだボール材を吸い上げ線で除去します。次の工程であるリボールリングを正確に進めるために、全てのパッドは平坦で清潔である必要があります。
[チップパッドのはんだ吸い上げ]
ドナーチップパッドから残留はんだボールを除去

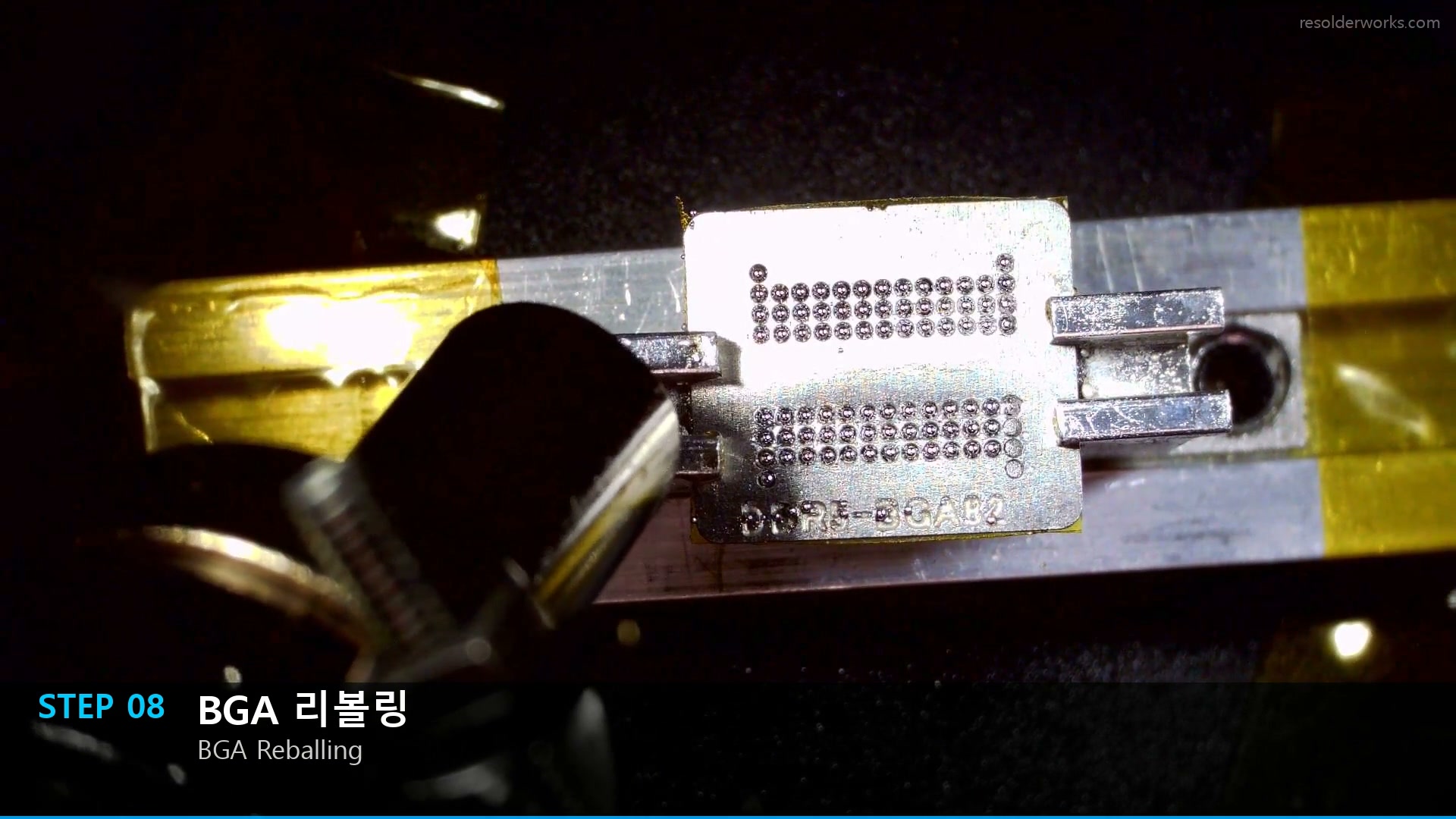

工程8. BGAリボールリング
BGAリボールリングはチップの下側にあるはんだボールを交換する中核工程です。リボールリング用ステンシルをチップに位置合わせし、新しいはんだボールを配置して、熱を加えて均一なはんだボールを形成します。
各はんだボールのサイズと高さは一貫していなければならず、装着後に全ピンが確実に接触することを確保します。
[BGAリボールリング]
リボールリング用ステンシルを使用して新しいはんだボールを形成
工程9. PCBへのフラックス塗布
ターゲットメモリモジュールのPCBパッドにフラックスを塗布します。これはチップ装着前の最終準備工程です — 適切な量のフラックスがはんだボールをパッドに適切に接合するのに役立ちます。
[PCBへのフラックス塗布]
ターゲットPCBパッドにフラックスを塗布
工程10. ドナーチップの装着
リボールリングされたドナーチップをターゲットPCB上の正確な位置に配置します。ピン1マーカーを参照点として使用してチップを位置合わせし、パッドとはんだボールが精密に整列することを確保します。
この段階での最小の誤位置合わせでも、数百個のピンの一部が適切な接触なしに残る可能性があり、修復失敗につながります。
[ドナーチップの装着]
リボールリングされたドナーチップをターゲットPCBに装着
工程11. 位置合わせとリフロー
チップの最終位置合わせを確認した後、ホットエアガンを使用してリフローを実行します。正確な温度プロファイル — プリヒート、メイン加熱、冷却 — に従いながら、はんだボールを溶融させてPCBパッドとの完全な接合を形成します。
リフロー完了後、チップはしっかり固定され、BGA基板修復が終了します。
[位置合わせとリフロー1]
リフロー前のチップ位置合わせを確認中
[位置合わせとリフロー2]
リフロー完了 — BGA基板修復完成
プロフェッショナルなBGA基板修復が重要な理由
DRAMチップ交換は単純なはんだ付けではありません。各BGA実装チップの下には数百の微小なはんだボールが配置されており、これらを正確にリボールリング・装着するには専門機器と豊富な経験が必要です。
リボールリング用ステンシル、ホットエアガン、プリヒーター、高倍率顕微鏡などの適切なBGA基板修復工具がなければ、この作業は実行できません。不適切な温度制御または位置合わせエラーは、チップの損傷、PCBパッドのはく離、および元の故障よりもはるかに悪い問題を引き起こす可能性があります。
