서버 메모리 불량 원인, 멀티미터 하나로 찾는 방법 — DDR DRAM 칩 레벨 진단 과정 공개

안녕하세요, 서버 메모리 수리 전문 업체 리솔더웍스(ResolderWorks)입니다.

오늘은 저희가 서버 메모리 모듈의 불량 원인을 진단할 때 실제로 사용하는 멀티미터 검사 과정을 단계별로 공개하려 합니다.

메모리 테스터가 "이 DIMM이 불량"이라고 알려주는 것까지는 좋은데, 정작 왜 불량인지, 어떤 칩의 어떤 핀이 문제인지는 알려주지 않습니다. BGA 리워크 전에 정확한 불량 원인을 파악하지 않으면, 칩을 교체해도 같은 증상이 반복될 수 있습니다.

그래서 저희는 BGA 리워크 전후로 반드시 멀티미터 정밀 검사를 수행합니다.

Step 1. DDR DRAM 핀맵 확인 (Pin Map Reference)

멀티미터를 들기 전에 가장 먼저 하는 일은 데이터시트 확인입니다.

DRAM IC의 BGA 핀 배치(Pin Assignment)를 확인하지 않으면, 측정값이 정상인지 비정상인지 판단할 수가 없습니다.

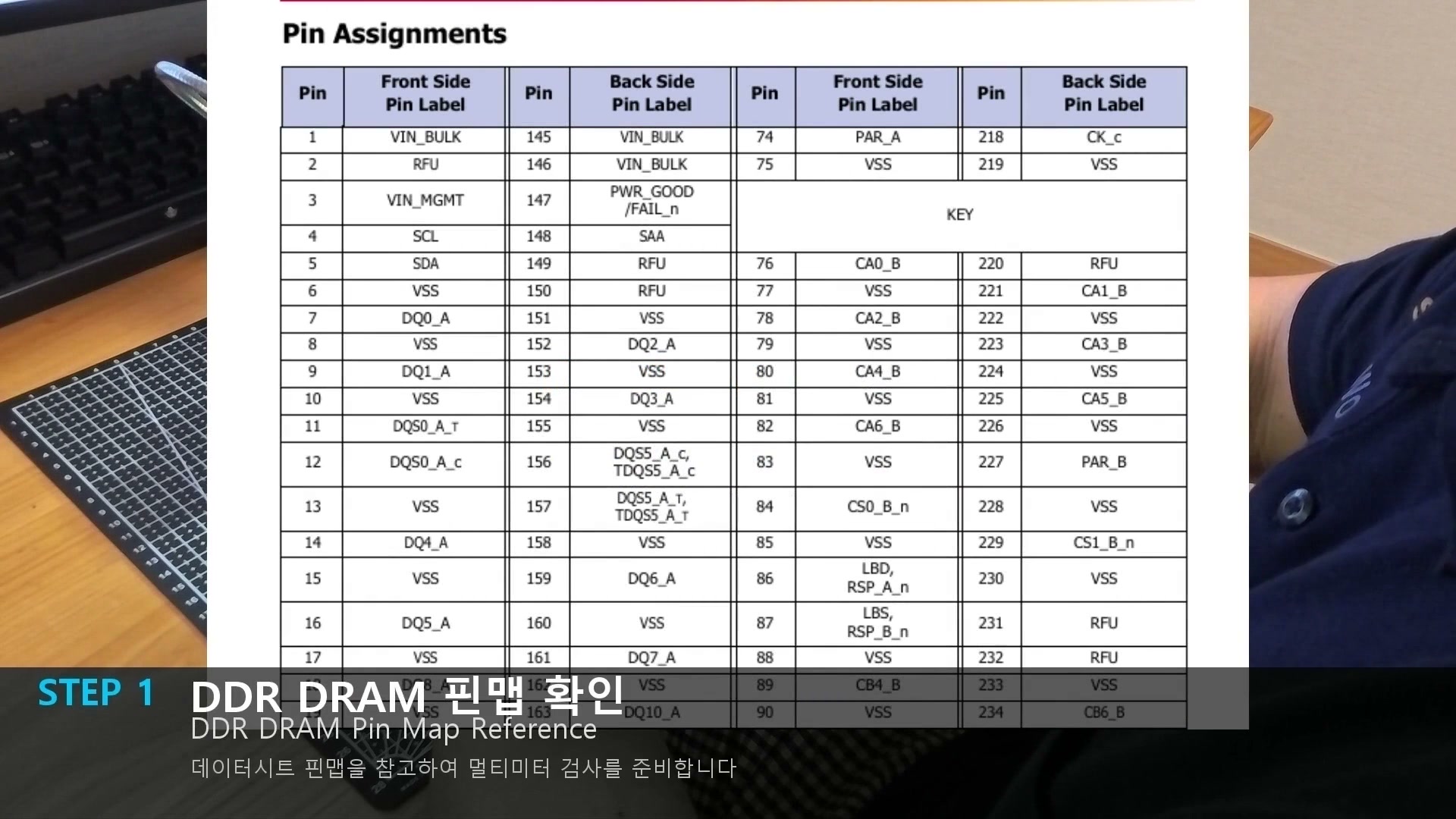

[핀맵 테이블 확인]image 제조사 데이터시트의 BGA 핀맵 테이블

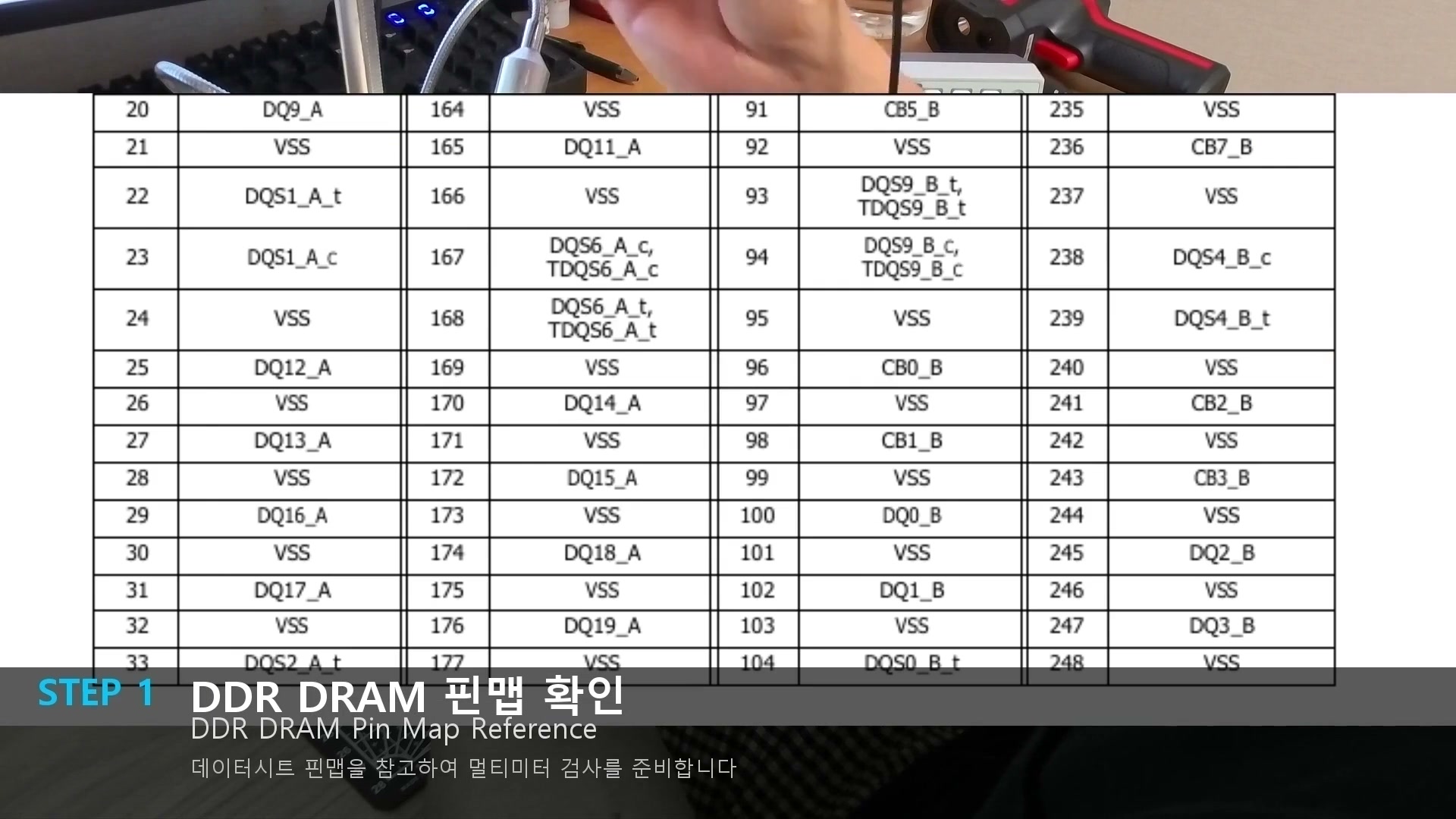

[핀맵 상세]image 핀 번호별 기능(VDD, VSS, DQ, DQS, CA 등)을 미리 파악

핀맵이 중요한 이유:

  • 삼성, SK하이닉스, 마이크론 등 제조사마다 핀 배치가 다릅니다
  • DDR4와 DDR5는 핀맵이 완전히 다릅니다
  • x4, x8, x16 등 패키지 구성에 따라서도 달라집니다
  • NC(No Connect) 핀을 모르면 정상인 것을 불량으로 오판할 수 있습니다

핀맵 없이 측정하면 눈 감고 운전하는 것과 같습니다.

Step 2. 다이오드 모드 검사 (Diode Mode Test)

핀맵 확인이 끝나면 첫 번째 실측 단계인 다이오드 모드 검사에 들어갑니다.

DRAM IC의 I/O 핀에는 ESD 보호용 다이오드가 내장되어 있습니다. 멀티미터의 다이오드 모드로 각 BGA 볼에 소량의 전압을 인가하면, 내부 PN 접합의 순방향 전압 강하값을 읽을 수 있습니다.

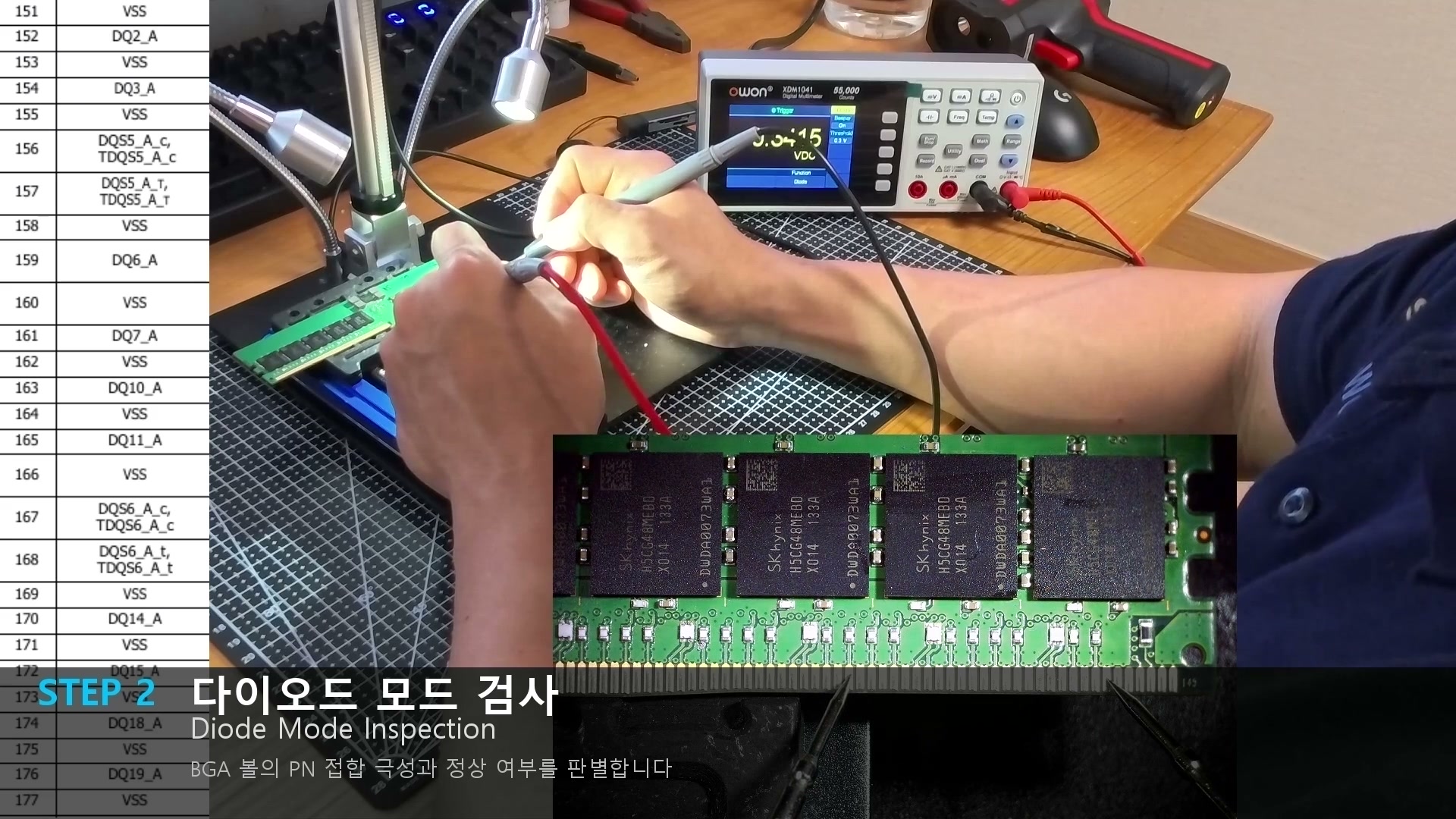

[다이오드 모드 검사]image 멀티미터 다이오드 모드로 BGA 볼 검사

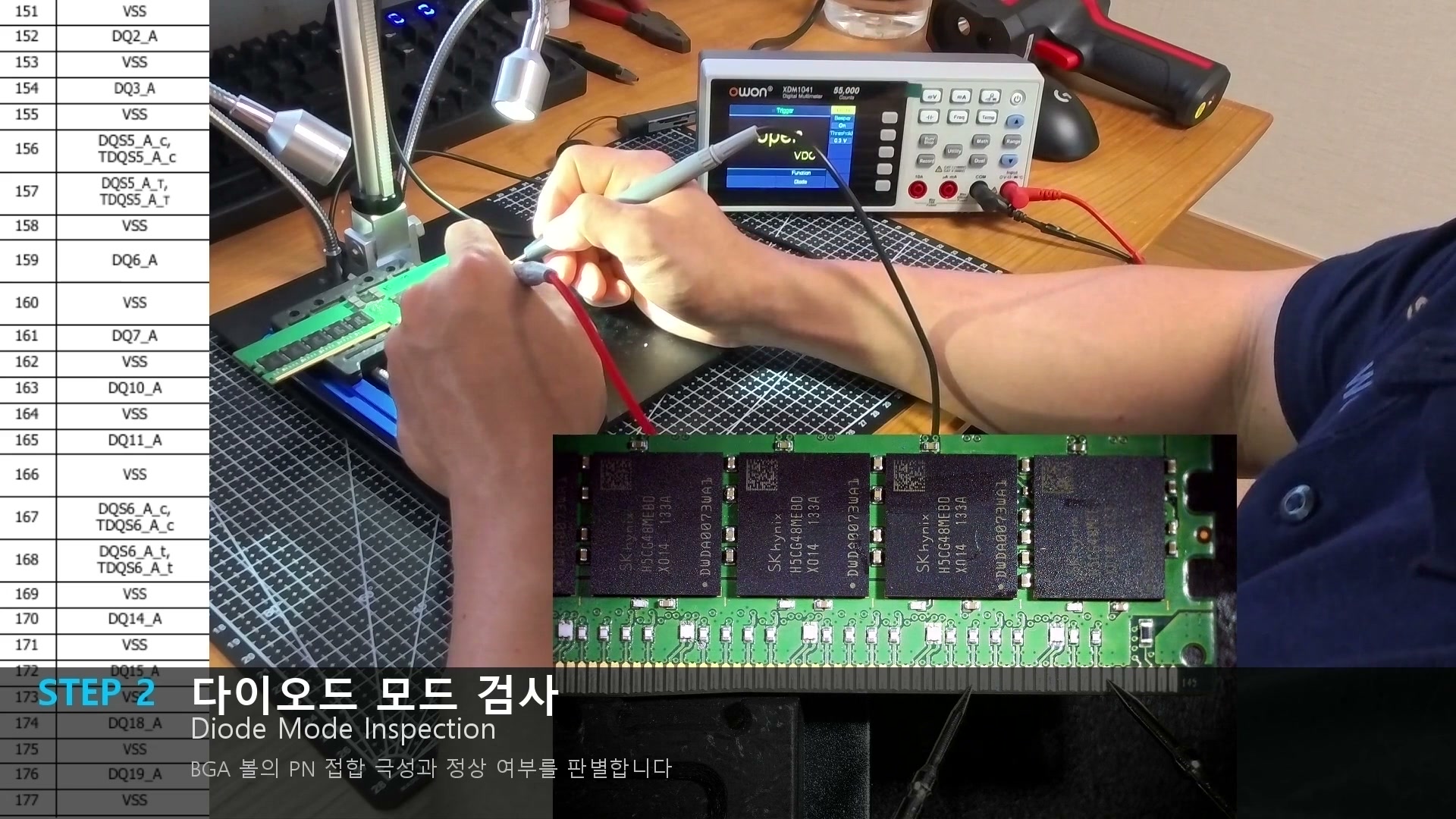

[다이오드 프로빙]image 각 핀의 순방향 전압 강하값 측정

이 검사로 알 수 있는 것:

| 측정값 | 의미 | |--------|------| | 0.3~0.7V | 정상 — 내부 PN 접합 건전 | | 약 0V | 쇼트 의심 — 핀 간 또는 핀-GND 단락 | | OL(Over Limit) | 오픈 — 본드 와이어 단선 또는 다이 손상 |

같은 바이트 레인의 DQ 핀들은 거의 동일한 다이오드 값을 보여야 합니다. 7개 핀이 0.5V인데 하나만 OL이 뜬다면, 그 핀의 본드 와이어나 다이 연결부에 문제가 있다는 뜻입니다.

이 검사 하나만으로도 칩 사망, ESD 손상, 솔더 브릿지를 잡아낼 수 있습니다. IC 하나당 약 2분이면 충분합니다.

Step 3. 저항 측정 검사 (Resistance Measurement)

두 번째 실측은 저항 모드입니다. 각 BGA 볼에서 해당 핀의 목적지(비아, 종단 저항, 메모리 컨트롤러 핀 등)까지의 저항값을 측정합니다.

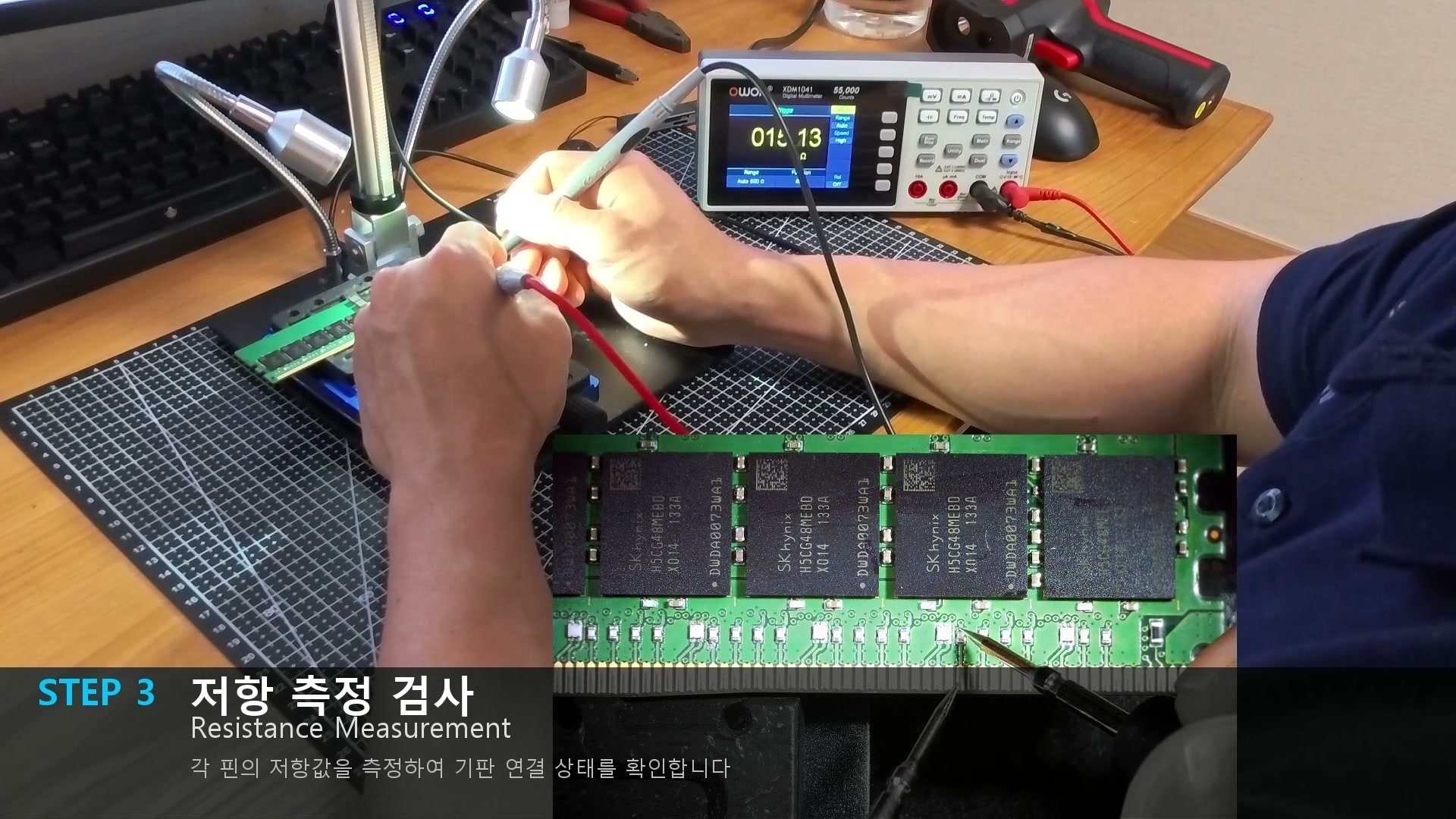

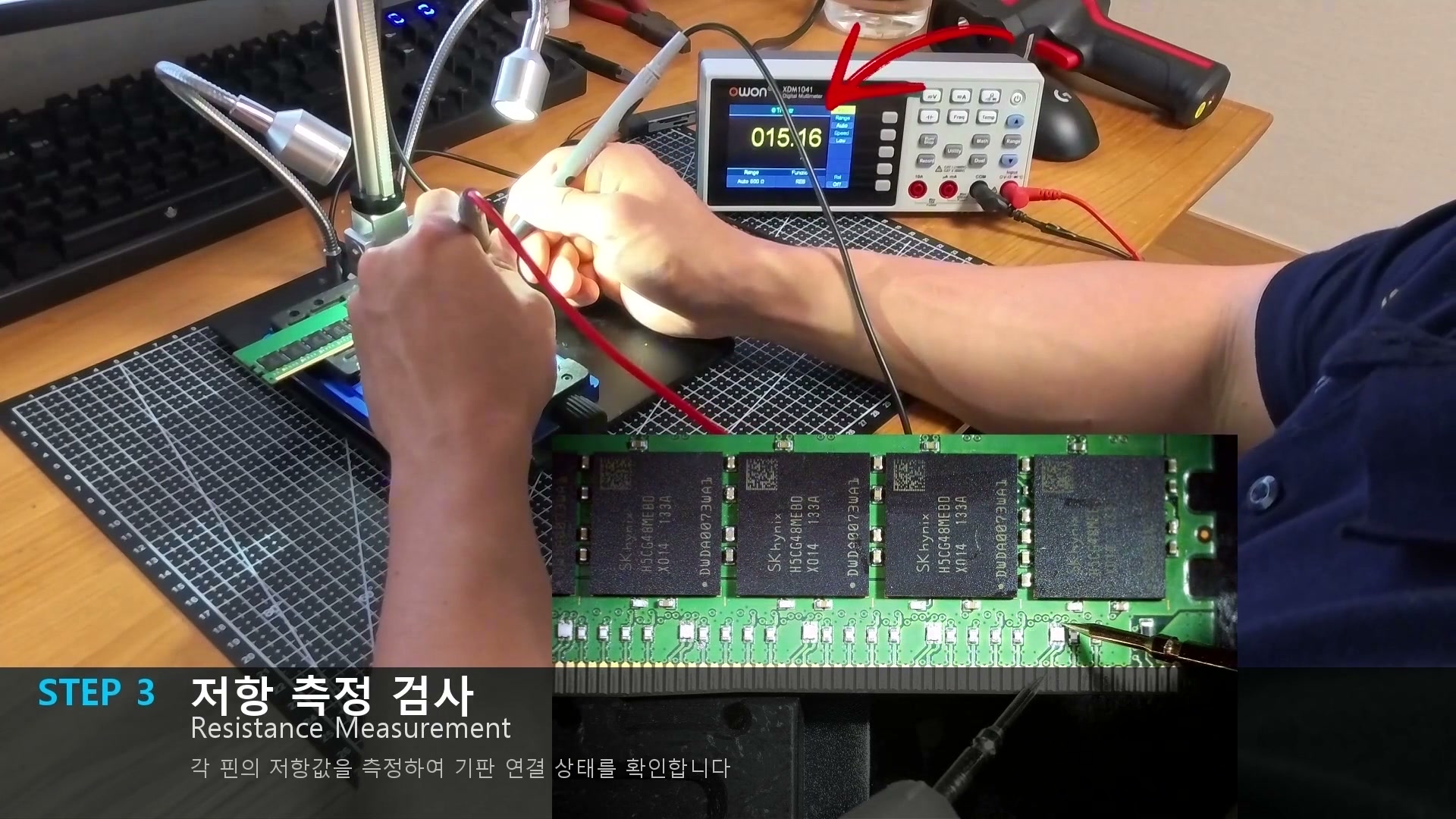

[저항 측정]image OWON 멀티미터에 015.16Ω 저항값 표시

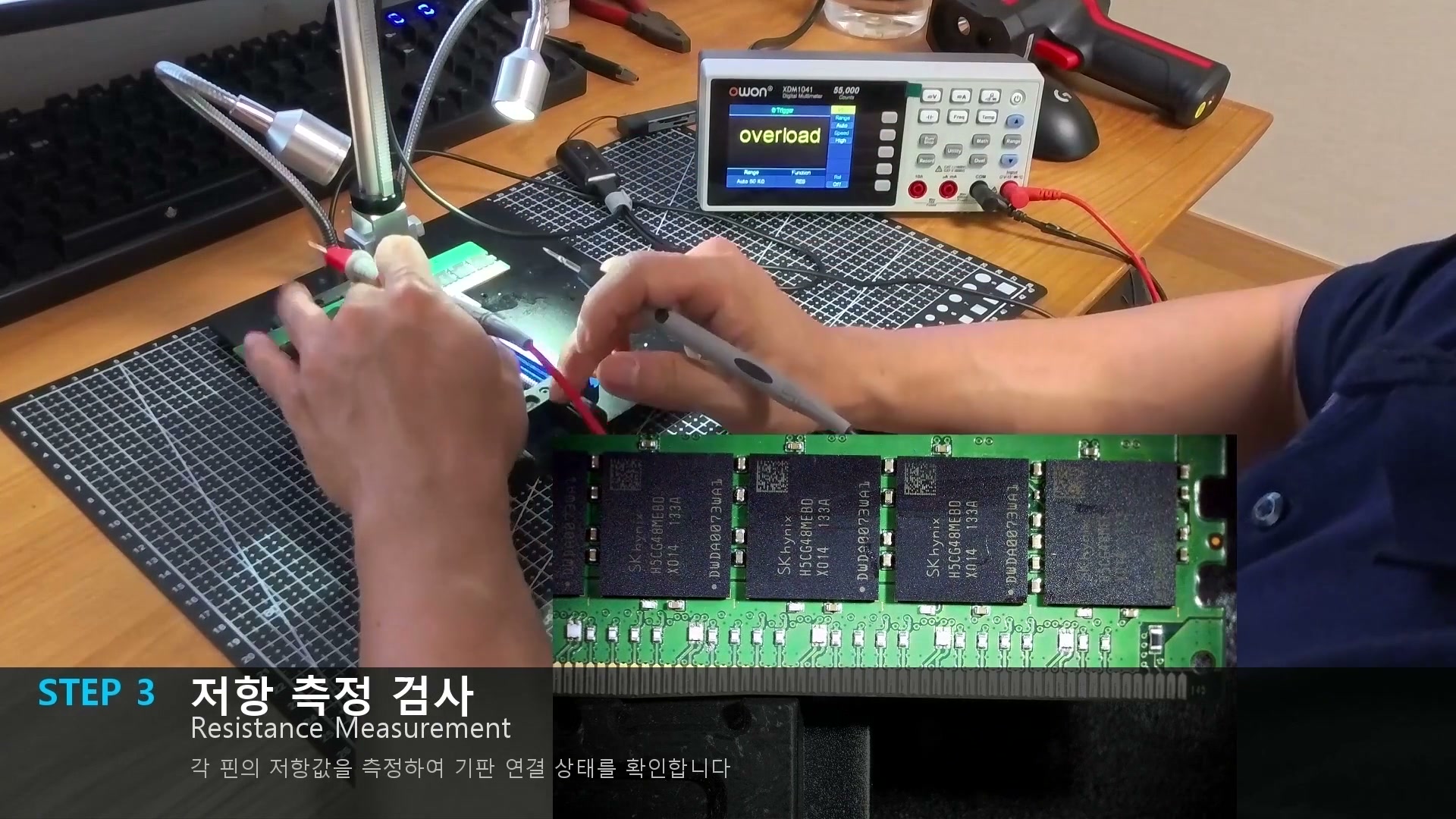

[저항 오버로드]image "overload" 표시 — 경로 개방 또는 측정 레인지 초과

측정 중 "overload"가 뜨는 경우도 있습니다. 이는 해당 경로가 완전히 개방(open)되었거나, 측정 레인지를 벗어났다는 의미입니다. 핀맵과 대조해서 NC 핀인지, 실제 단선인지 판별합니다.

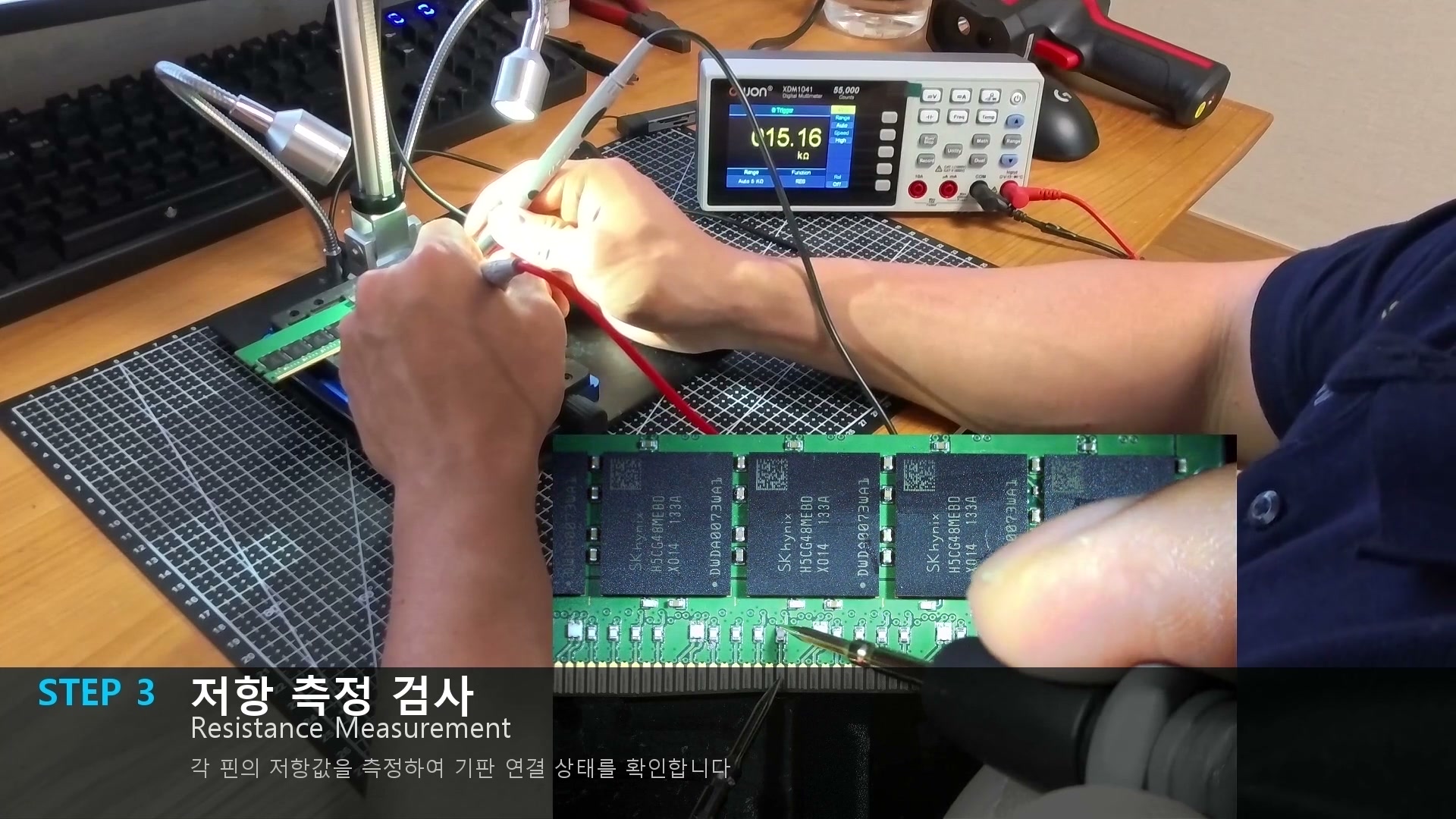

[저항값 읽기]image 핀 하나하나의 저항값을 확인

저항 측정의 핵심 포인트:

  • 전원 레일(VDD, VSS): 같은 그룹 내 모든 핀이 매우 낮고 균일한 저항값을 보여야 합니다. 하나만 높으면 그 볼의 솔더 접합이 불량입니다.
  • 데이터 라인 균일성: DQ0~DQ7이 모두 비슷한 범위여야 합니다. 하나만 튀면 그 접합부가 문제입니다.

[15kΩ 측정]image 15kΩ 측정값

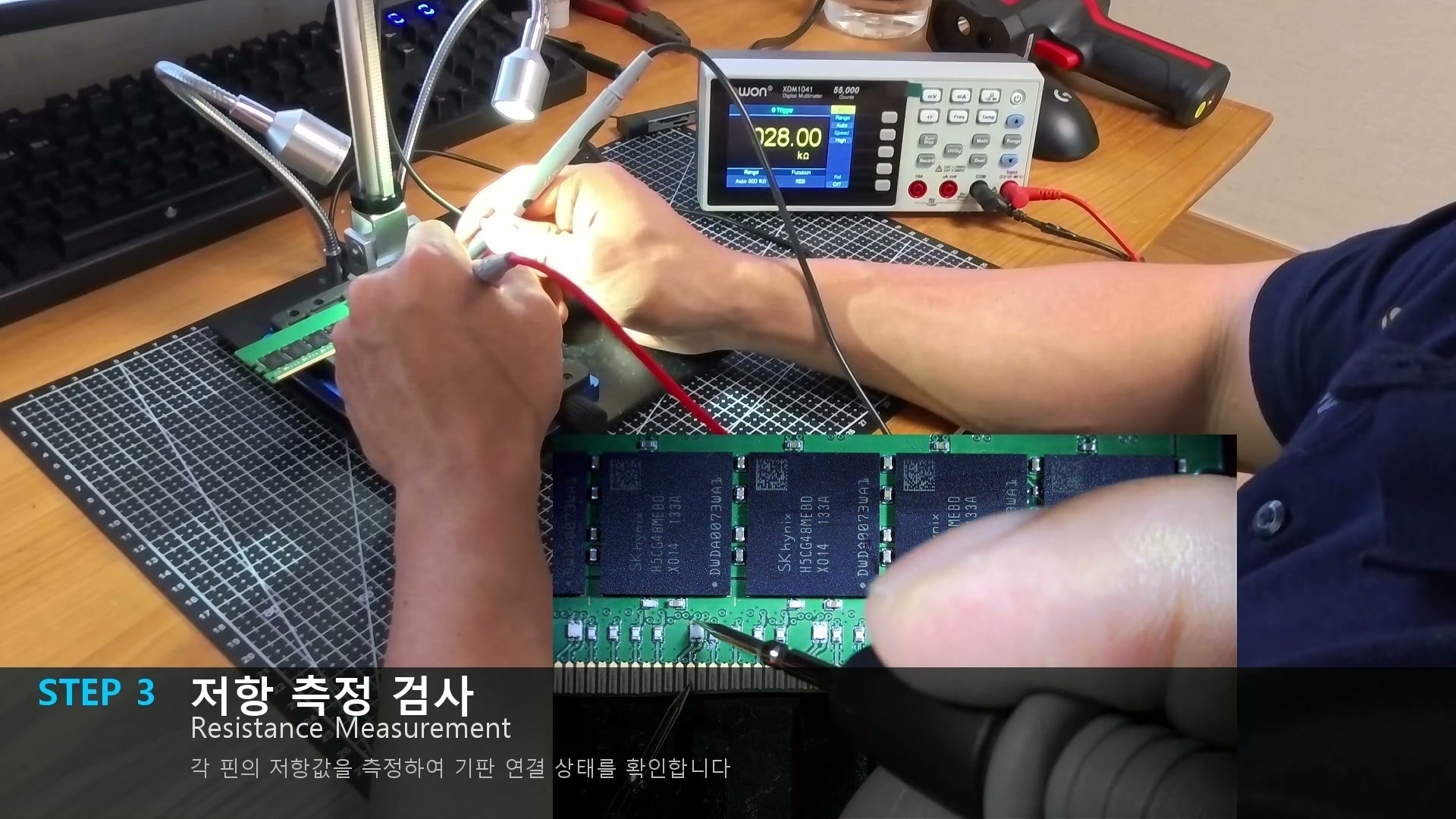

[28kΩ 측정]image 28kΩ 측정값

중요한 것은 절대값이 아니라 같은 기능의 핀들끼리 비교했을 때의 균일성입니다.

리워크 후에도 외관상 멀쩡해 보이는 접합부가 실은 저항이 높은 경우가 있습니다. 메모리 테스트를 간단히 통과하더라도 장시간 부하에서 오류가 발생할 수 있는데, 저항 측정은 이런 잠재적 불량을 미리 잡아냅니다.

Step 4. 도통 검사 (Continuity Test)

마지막은 도통(Continuity) 검사입니다. 가장 단순하지만 가장 빠른 검사 방법입니다. 멀티미터가 소량의 전류를 흘려서 저항이 일정 이하(보통 30Ω 이하)이면 비프음으로 알려줍니다.

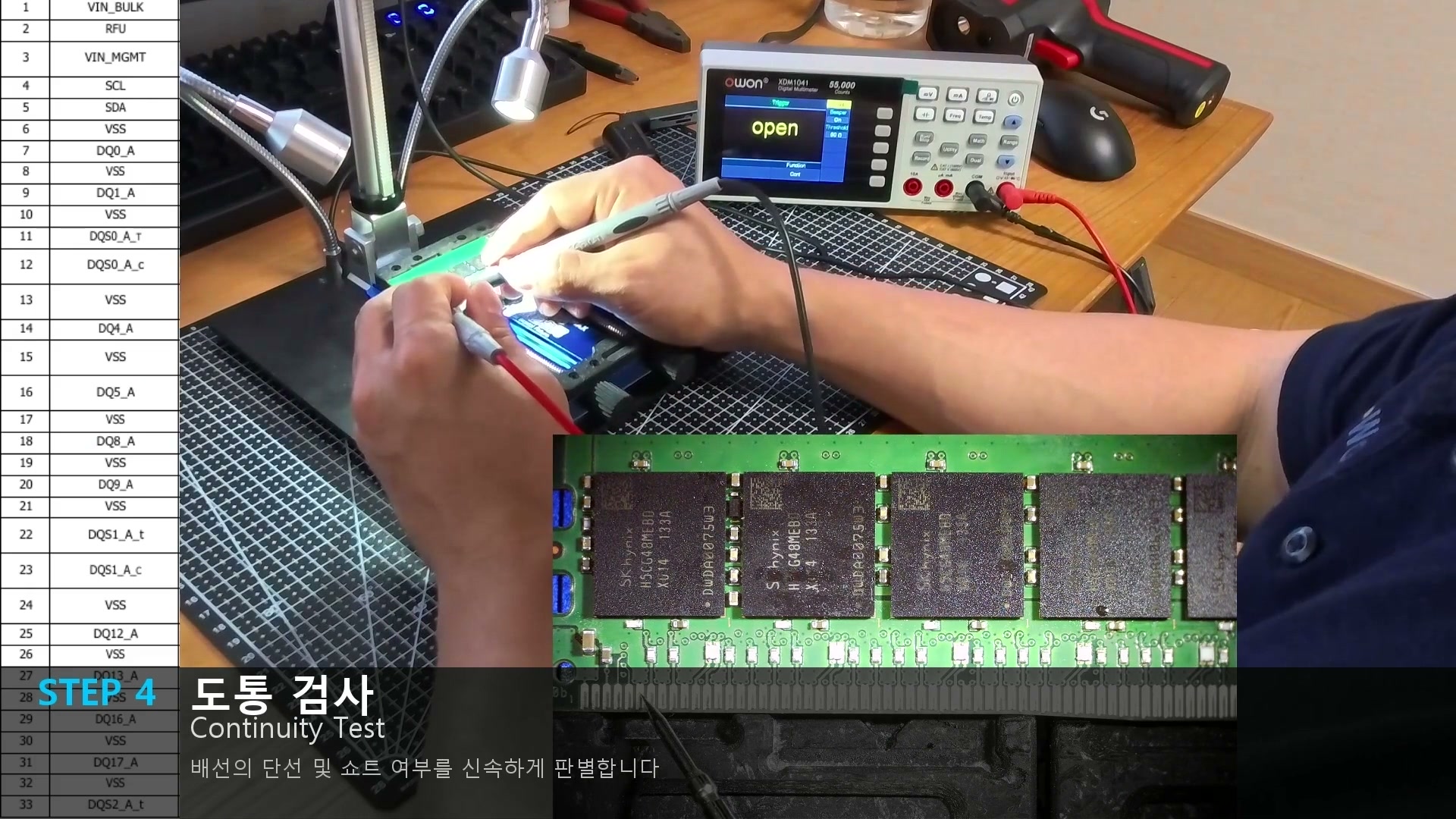

[도통 검사 open]image "open" 표시 — 해당 라인 연결 안 됨

"open"이 표시되는 경우, 핀맵과 대조해서 원래 NC 핀인지 실제 단선인지 확인합니다.

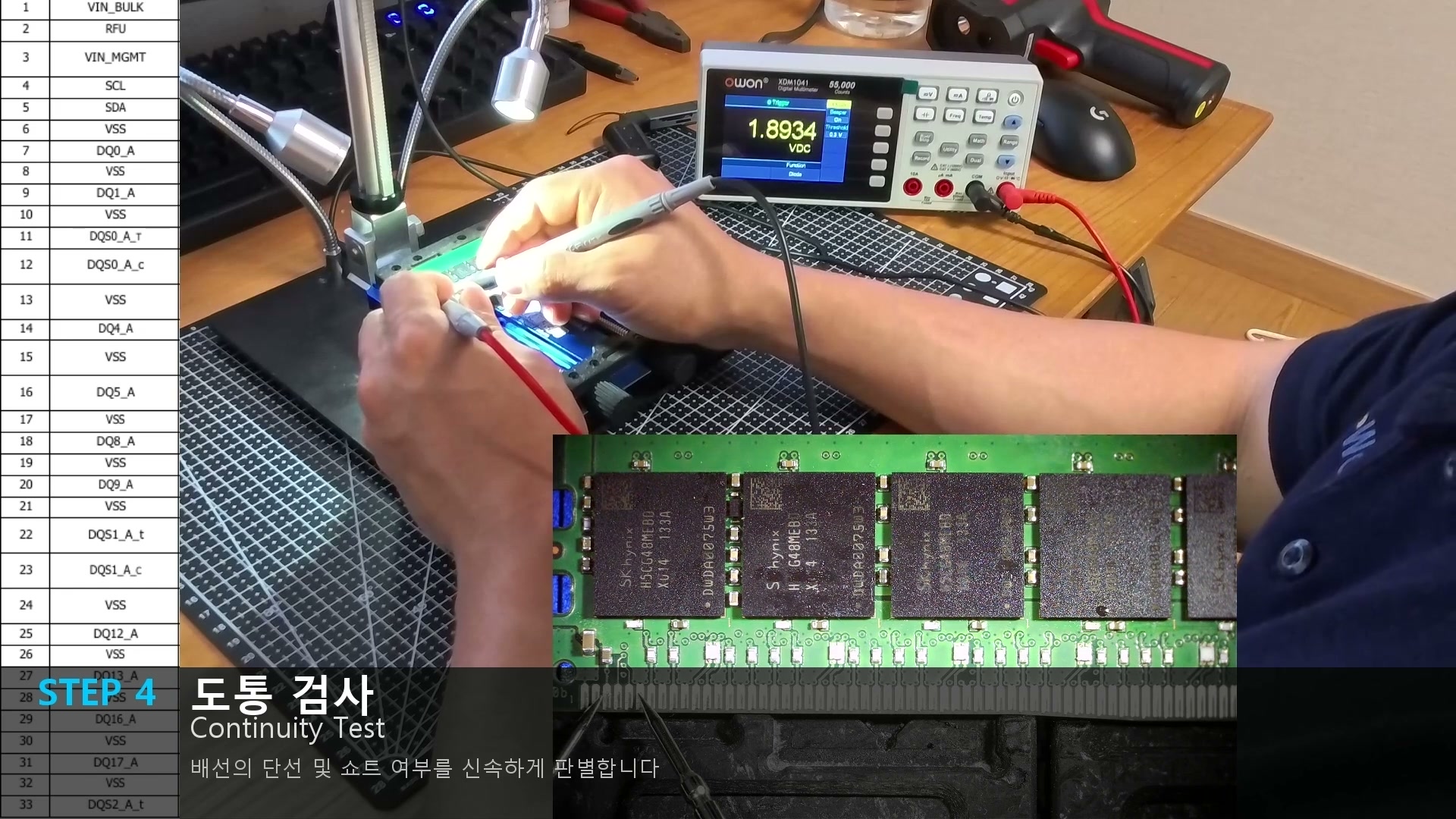

[도통 검사 전압]image 1.8934V 전압 표시 — 핀 기능에 따라 정상/비정상 판별

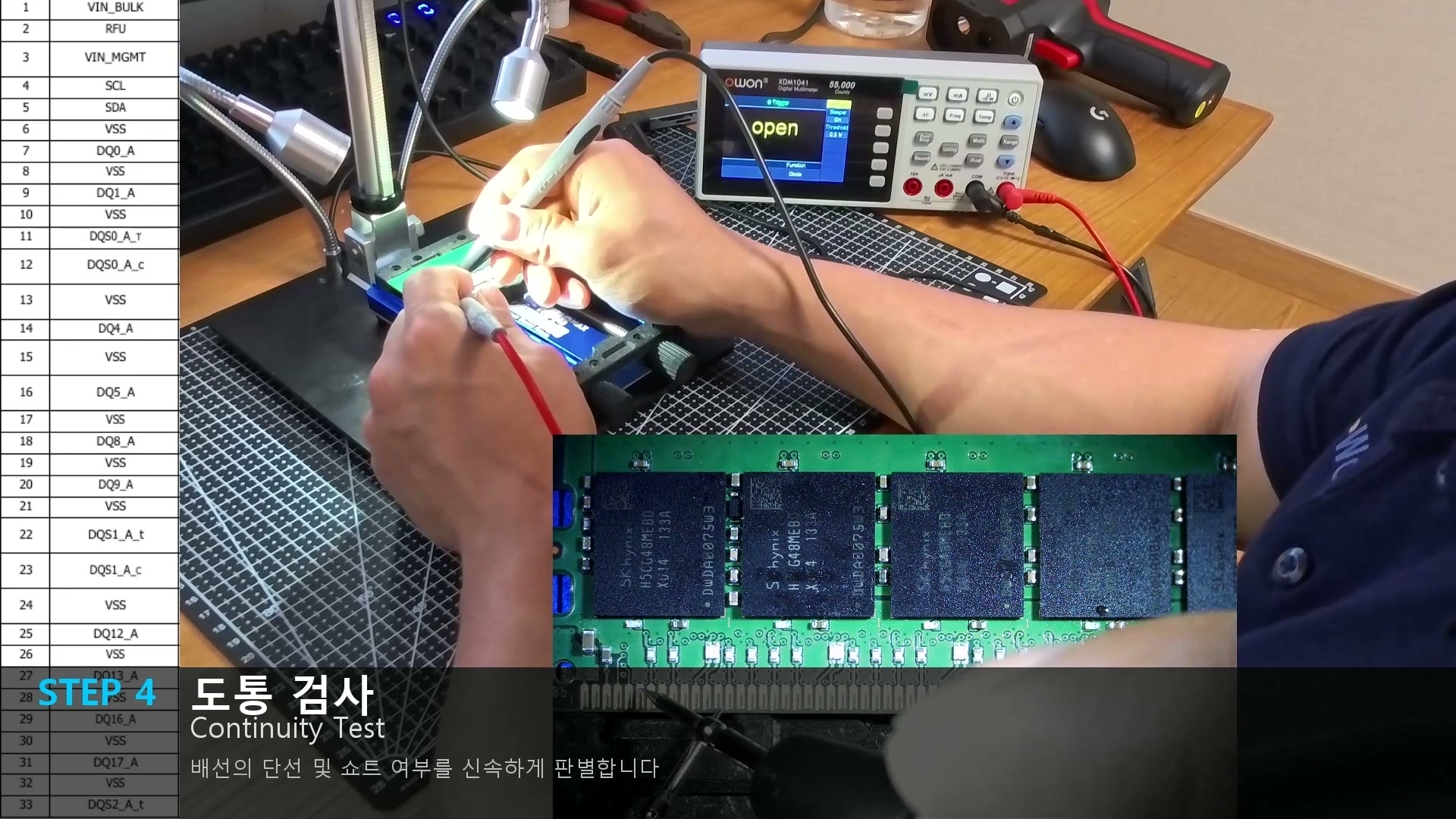

[도통 프로빙]image BGA 볼에서 엣지 커넥터까지 전체 신호 경로 확인

도통 검사에서 중점적으로 확인하는 것:

  • 전원 레일 도통: 모든 VDD 핀이 서로 도통이 되어야 합니다. VSS도 마찬가지. 하나라도 안 되면 그 볼이 오픈입니다.
  • 핀 간 쇼트 감지: 연결되면 안 되는 핀 사이에서 비프음이 울리면 솔더 브릿지입니다.
  • 비아 건전성: 서버 메모리 PCB는 다층 기판입니다. BGA 패드에서 목적지까지 4~6개의 비아를 거치는데, 어느 하나라도 크랙이 있으면 도통이 끊깁니다.
  • 엔드 투 엔드 검증: DRAM 볼에서 엣지 커넥터 핀까지 전체 신호 경로의 건전성을 확인합니다.

BGA 리워크 후 가장 흔한 결함이 솔더 브릿지인데, 도통 검사는 이것을 몇 초 만에 잡아냅니다.

정리: 멀티미터 진단 파이프라인

리솔더웍스에서는 모든 BGA 리워크 작업에 아래 순서를 따릅니다.

핀맵 확인 → 다이오드 검사 → 저항 측정 → 도통 검사

이 네 단계를 리워크 전후로 수행하면:

  1. 다이오드 검사: 칩이 살아있는가?
  2. 저항 측정: 접합 상태가 양호한가?
  3. 도통 검사: 배선이 온전한가?

를 체계적으로 확인할 수 있습니다.

30만 원짜리 멀티미터와 데이터시트만 있으면, 3천만 원짜리 메모리 테스터가 설명해주지 못하는 "왜 불량인가"에 대한 답을 찾을 수 있습니다.
