DDR RAM 캐패시터 리워크 수리, 이렇게 진행됩니다

서버 메모리(DDR RAM) 모듈에서 캐패시터(콘덴서)가 손상되거나 탈락하면 메모리 오류, 시스템 불안정, 심하면 서버 다운까지 이어질 수 있습니다. 새 메모리 모듈로 교체하면 간단하지만, 서버용 DDR 램은 가격이 만만치 않죠.

리솔더웍스(ResolderWorks)는 손상된 서버 메모리를 부품 단위로 수리하는 마이크로솔더링 전문 업체입니다. 오늘은 저희가 실제로 진행하는 DDR RAM 캐패시터 리워크(Rework) 수리의 전 과정을 단계별로 공개합니다.

리워크(Rework)란? 이미 솔더링된 SMD(표면실장) 부품을 제거하고, 새 부품 또는 정상 부품을 다시 부착하는 정밀 수리 작업을 말합니다. 캐패시터처럼 크기가 매우 작은 부품일수록 높은 수준의 장비와 숙련된 기술이 요구됩니다.

수리 전 과정 - 5단계 상세 안내

캐패시터 리워크 수리는 크게 5단계로 진행됩니다. 각 단계마다 현미경 아래에서 정밀하게 작업이 이루어지며, 하나의 부품을 옮기는 데에도 세심한 주의가 필요합니다.

Step 1. 부품용 램에 플럭스 도포 (Applying Flux to Donor RAM)

먼저 교체할 캐패시터를 채취할 부품용(도너) RAM을 준비합니다. 해당 캐패시터 주변에 플럭스(Flux)를 도포하는 것으로 작업이 시작됩니다.

플럭스는 솔더링 시 산화를 방지하고 솔더(납)의 흐름을 원활하게 해주는 역할을 합니다. 정확한 양을 적절한 위치에 도포하는 것이 중요하며, 면봉 등을 활용해 깔끔하게 바릅니다.

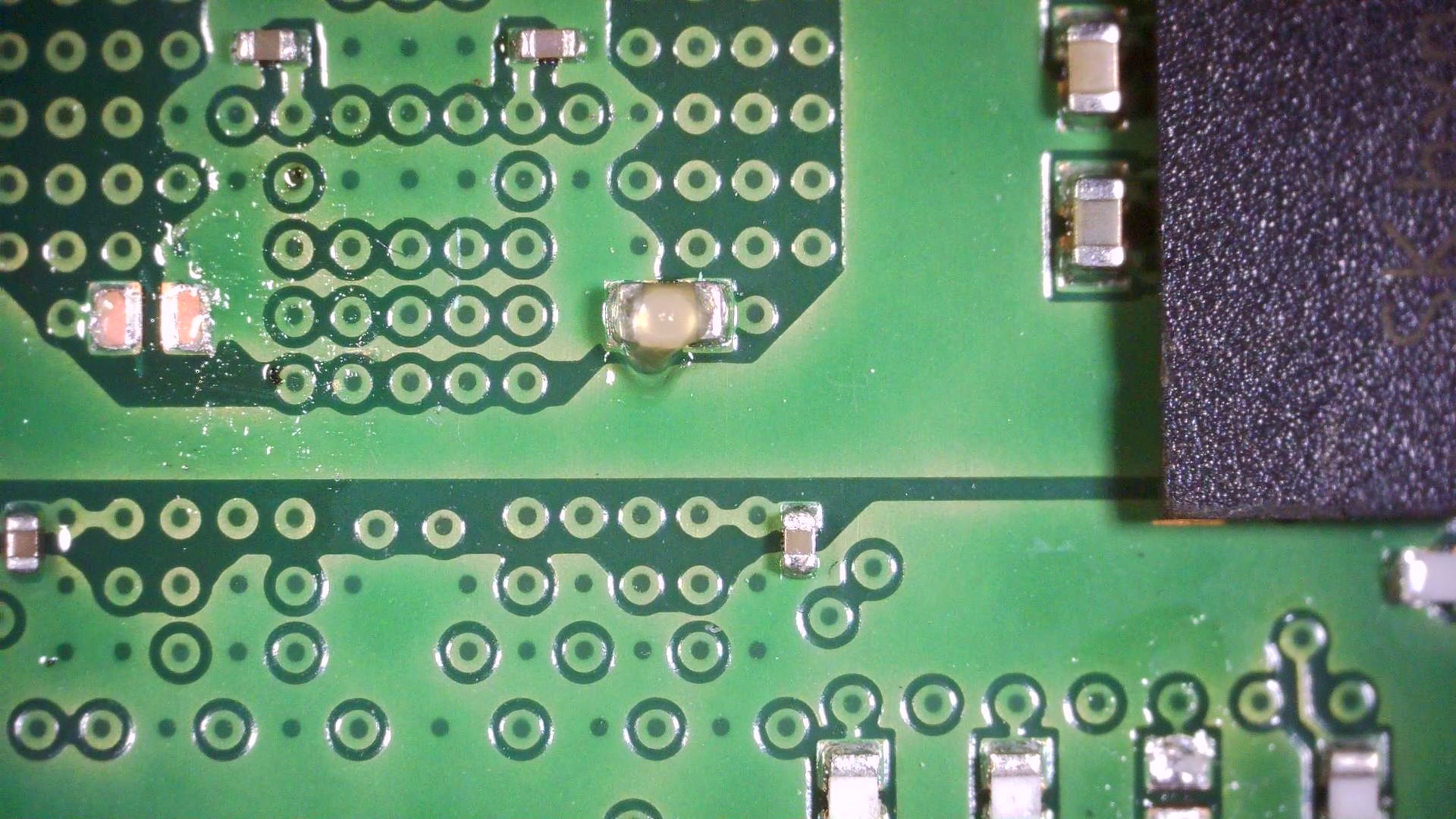

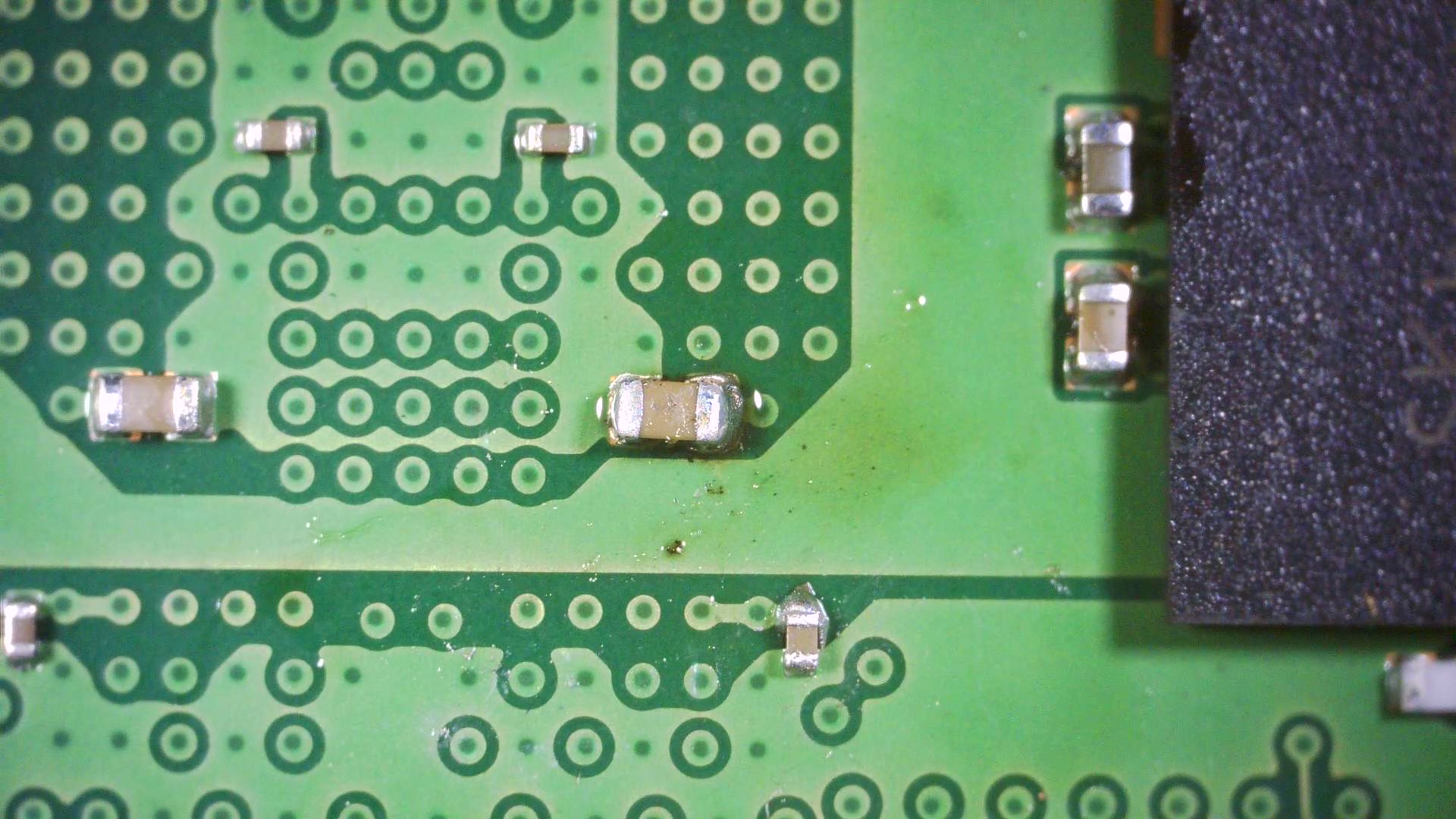

[부품용 RAM의 캐패시터 주변에 플럭스를 도포하는 모습]image 부품용 RAM의 캐패시터 주변에 플럭스를 도포합니다

Step 2. 부품용 램에서 캐패시터 분리 (Removing Capacitor from Donor RAM)

플럭스 도포가 완료되면 인두(솔더링 아이언)를 사용해 도너 RAM에서 캐패시터를 분리합니다. 이때 부품에 과도한 열을 가하지 않도록 신속하고 정확하게 작업해야 합니다.

캐패시터는 0402, 0603 등 매우 작은 사이즈이므로 현미경 아래에서 핀셋을 이용해 조심스럽게 떼어냅니다. 분리된 캐패시터는 손상 여부를 확인한 후 다음 단계로 넘어갑니다.

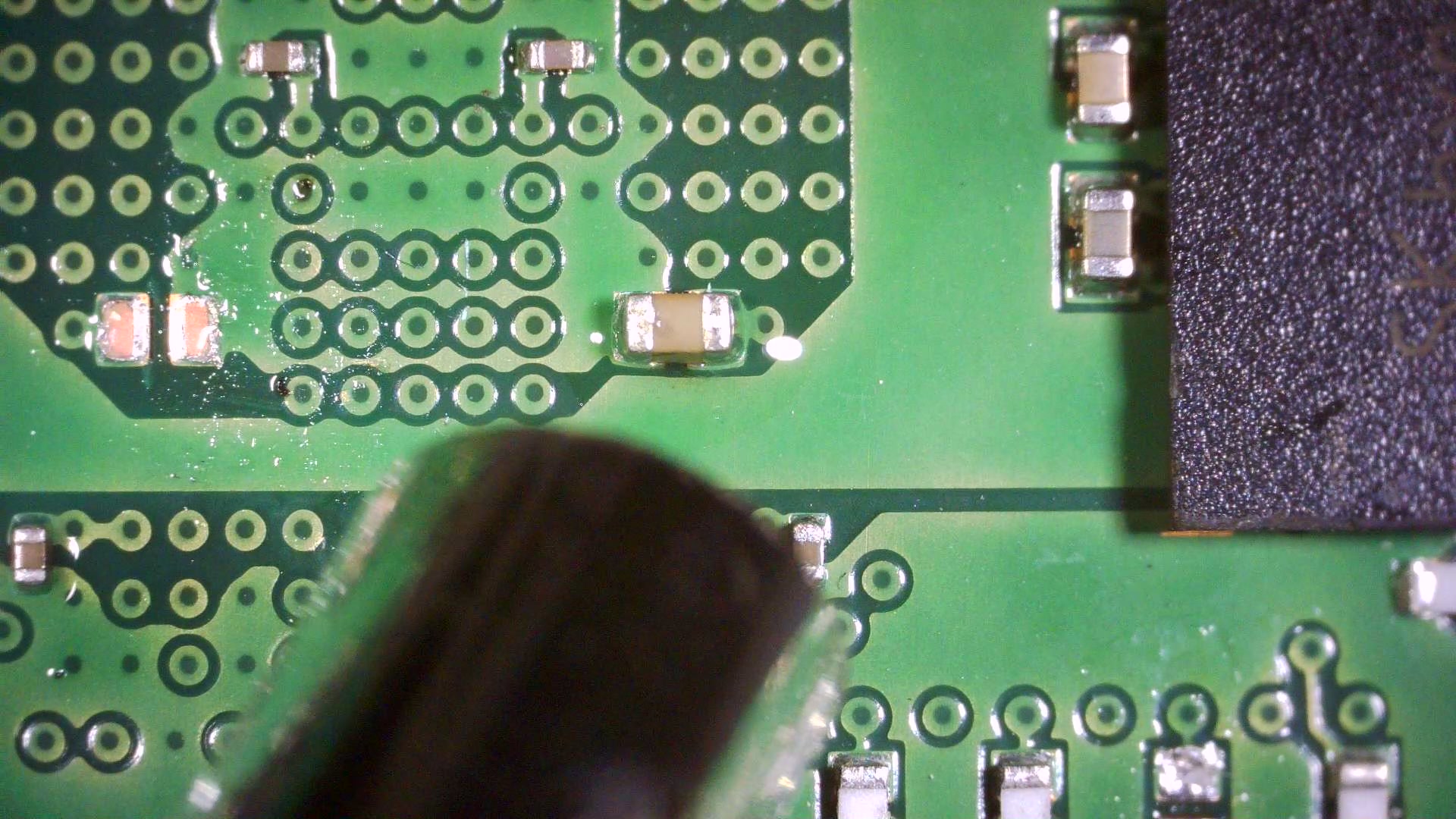

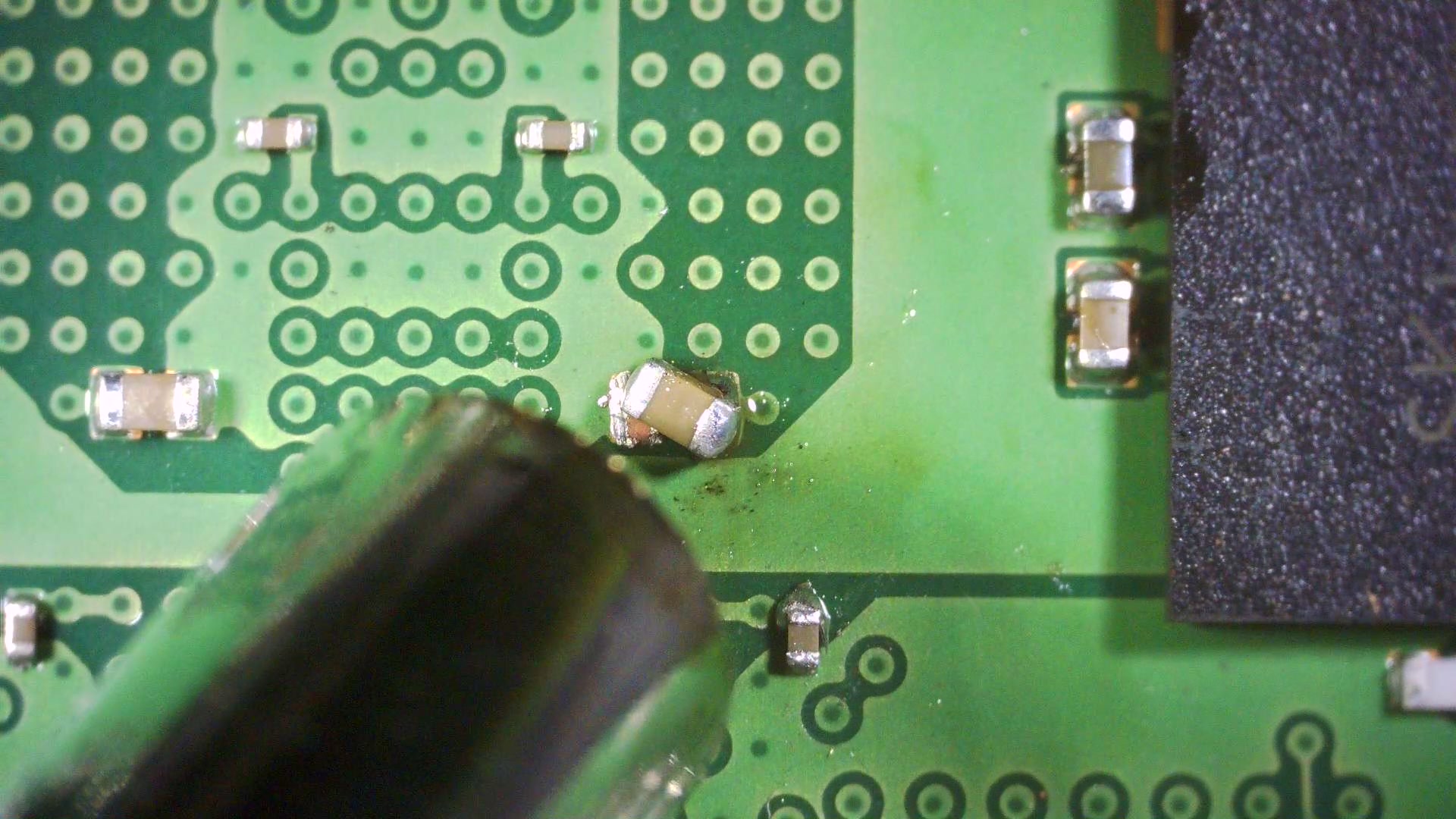

[부품용 램 캐패시터에 히팅건을 적용하는 모습]image 부품용 램 캐패시터에 히팅건 적용

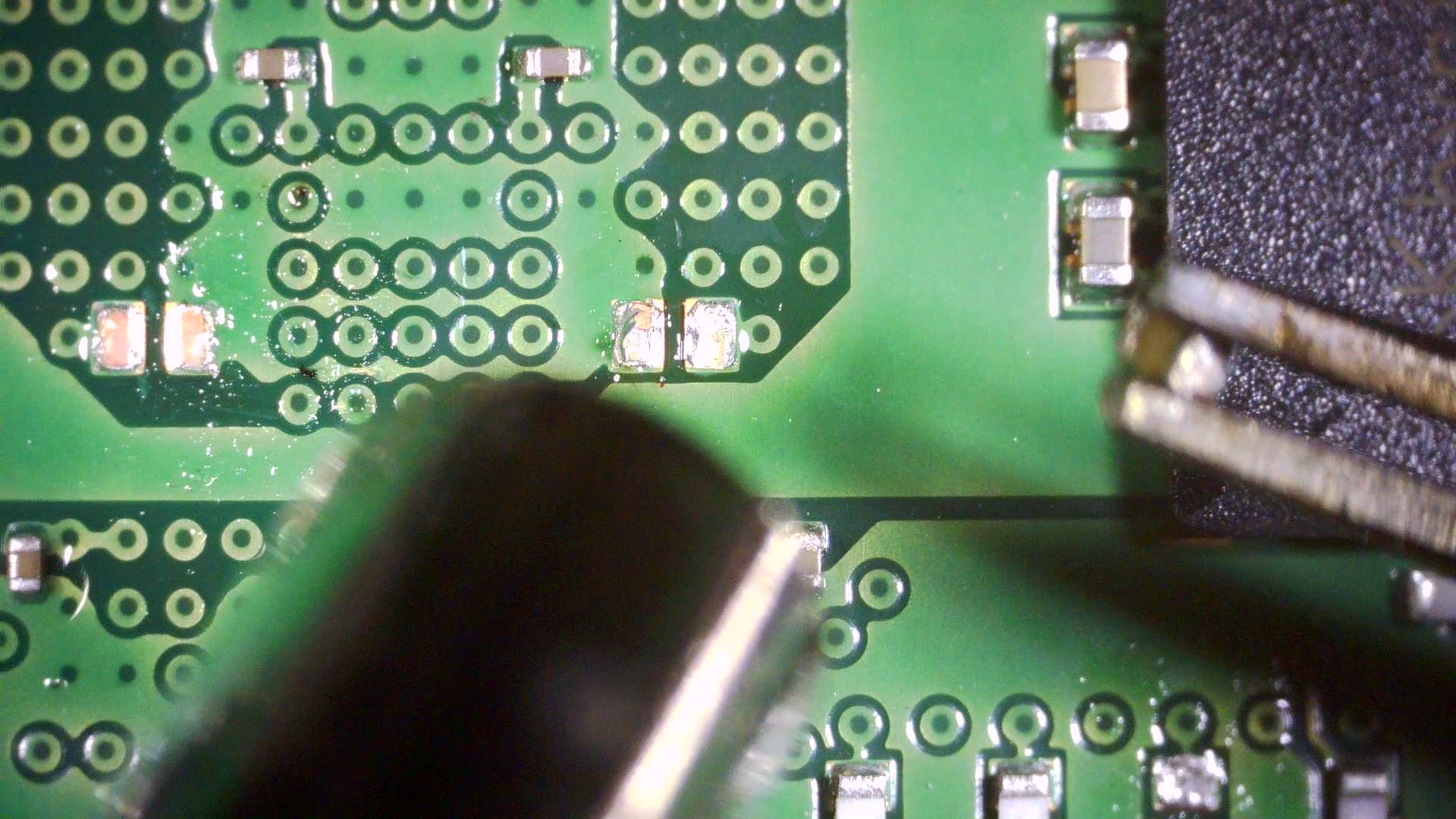

[부품용 램에서 캐패시터를 분리하는 모습]image 부품용 램에서 캐패시터 분리 완료

Step 3. 수리할 램의 패드 정리 및 세척 (Cleaning & Preparing Pads on Target RAM)

이제 실제 수리 대상인 타겟 RAM으로 넘어갑니다. 손상된 캐패시터가 있던 자리의 솔더 패드를 깨끗하게 정리합니다.

기존 솔더 잔여물을 제거하고, 패드 표면을 세척하여 새 부품이 정확하게 안착될 수 있도록 준비합니다. 패드가 손상되지 않도록 세심하게 작업하는 것이 핵심입니다. 패드가 깨끗해야 솔더링 품질이 보장되기 때문입니다.

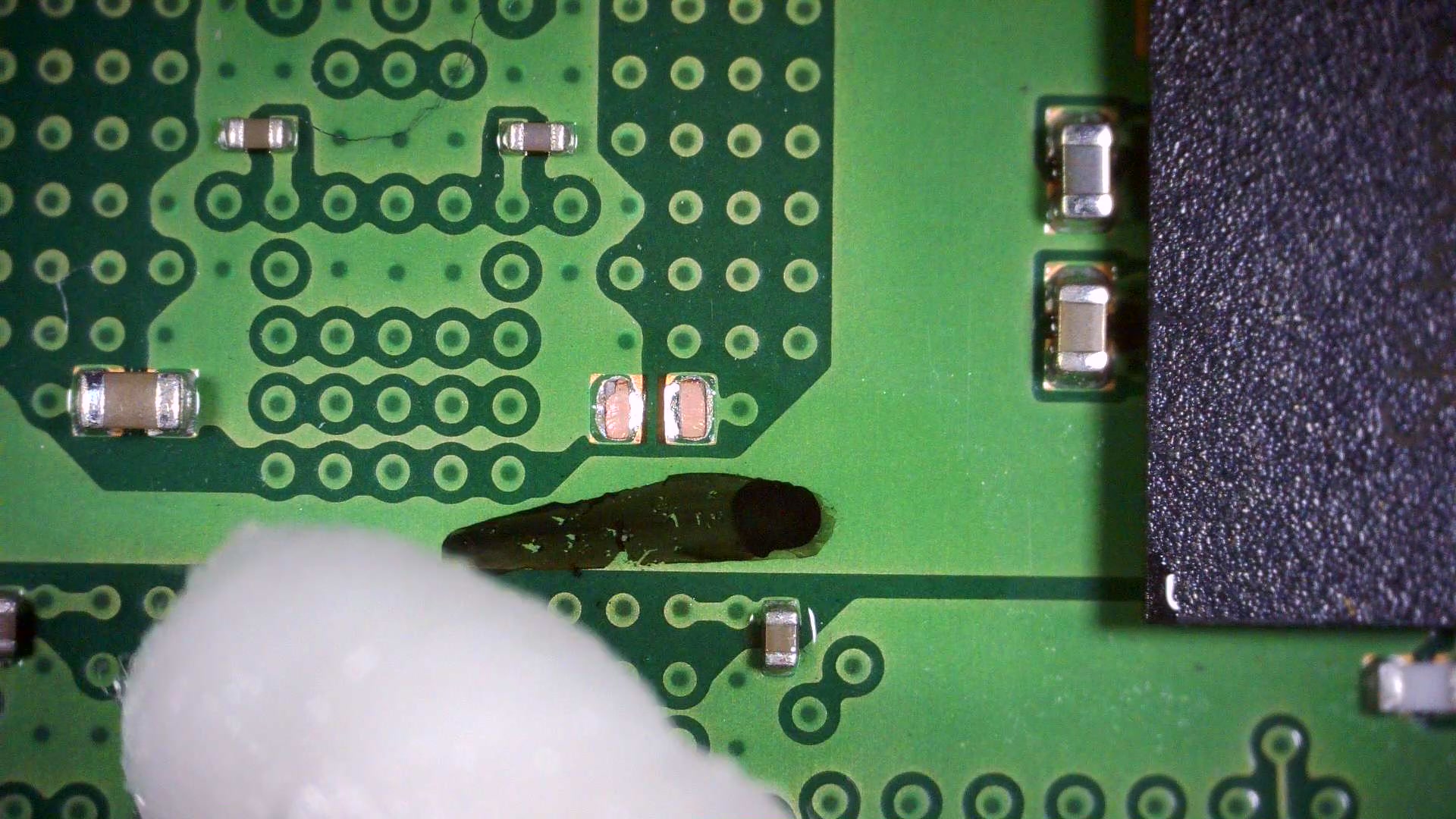

[수리할 램의 패드 세척 1단계]image 수리할 램의 패드 세척 시작

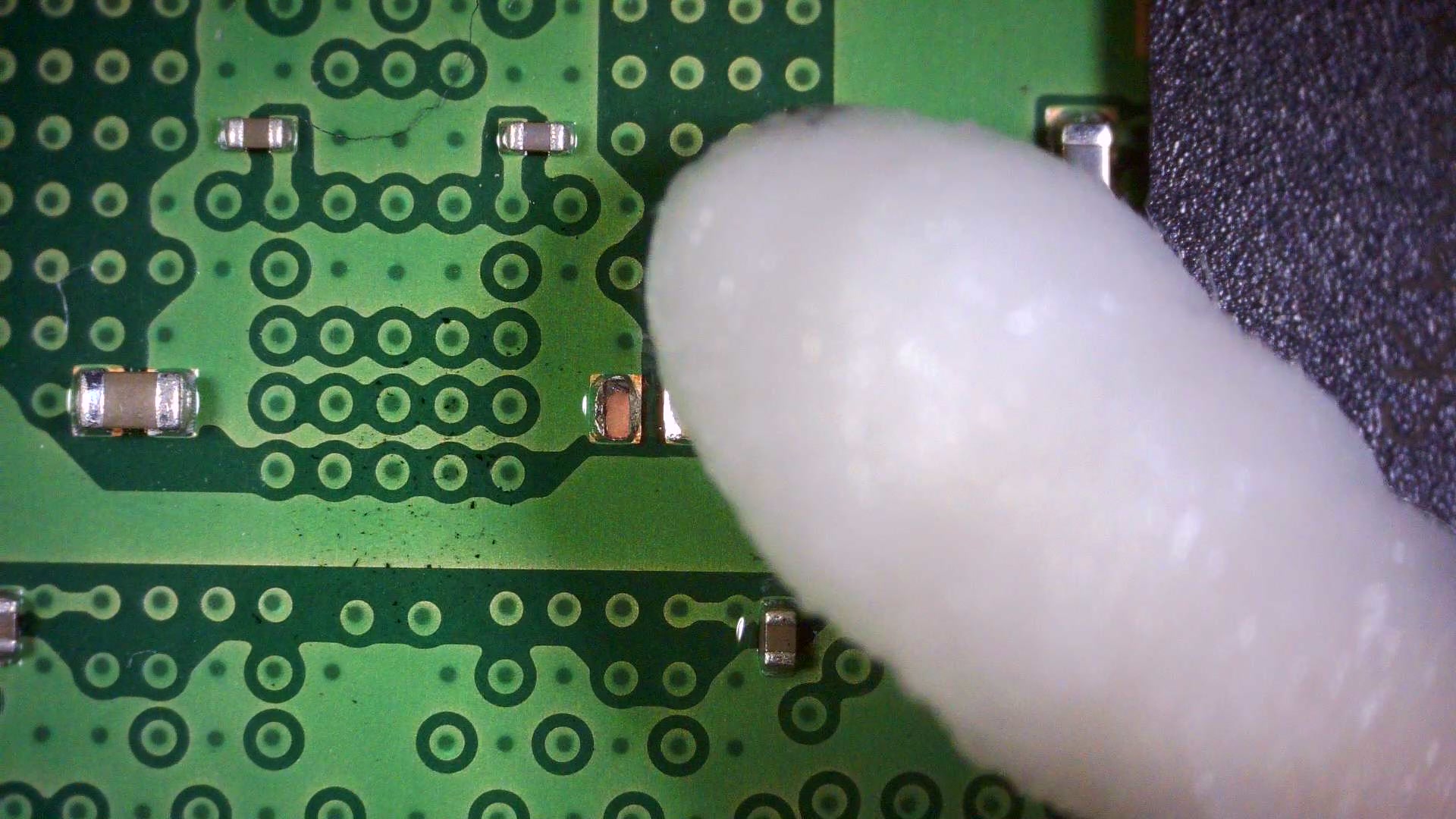

[수리할 램의 패드 세척 2단계]image 패드 위 잔여 솔더 제거

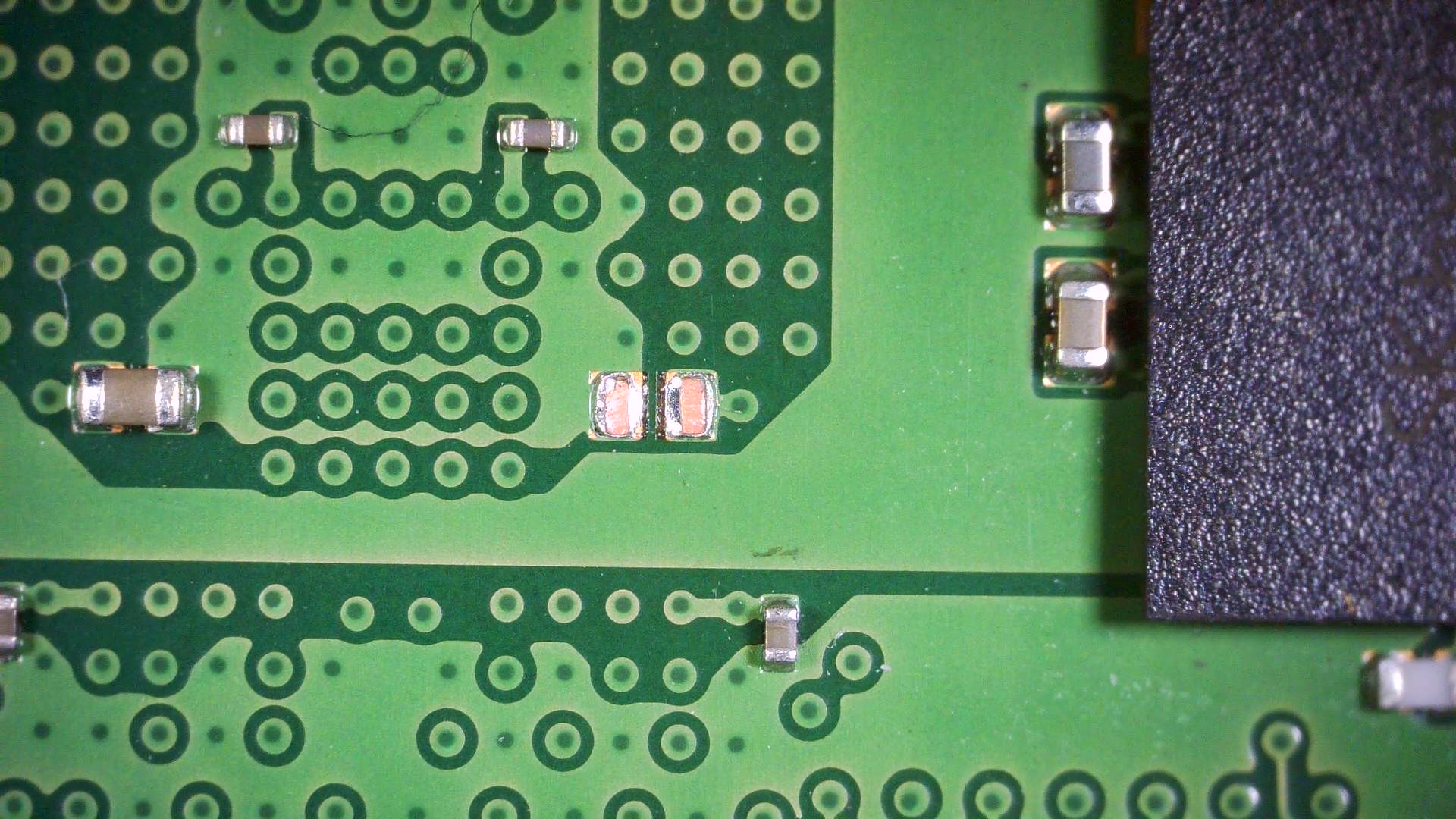

[수리할 램의 패드 세척 완료]image 패드 세척 완료 - 새 부품이 안착될 깨끗한 패드

Step 4. 분리한 캐패시터를 수리할 램에 부착 (Attaching Capacitor to Target RAM)

패드 준비가 완료되면, 1~2단계에서 도너 RAM으로부터 분리한 정상 캐패시터를 타겟 RAM에 부착합니다. 이 단계가 전체 수리 과정에서 가장 정밀한 작업입니다.

핀셋으로 캐패시터를 정확한 위치에 놓고, 인두로 양쪽 패드에 솔더링합니다. 부품이 비뚤어지거나 한쪽만 접합되면 전기적 연결이 불량해지므로, 정확한 위치 선정과 균일한 열 배분이 매우 중요합니다.

[분리한 캐패시터를 수리할 램에 부착하는 모습]image

분리한 캐패시터를 수리할 램에 부착

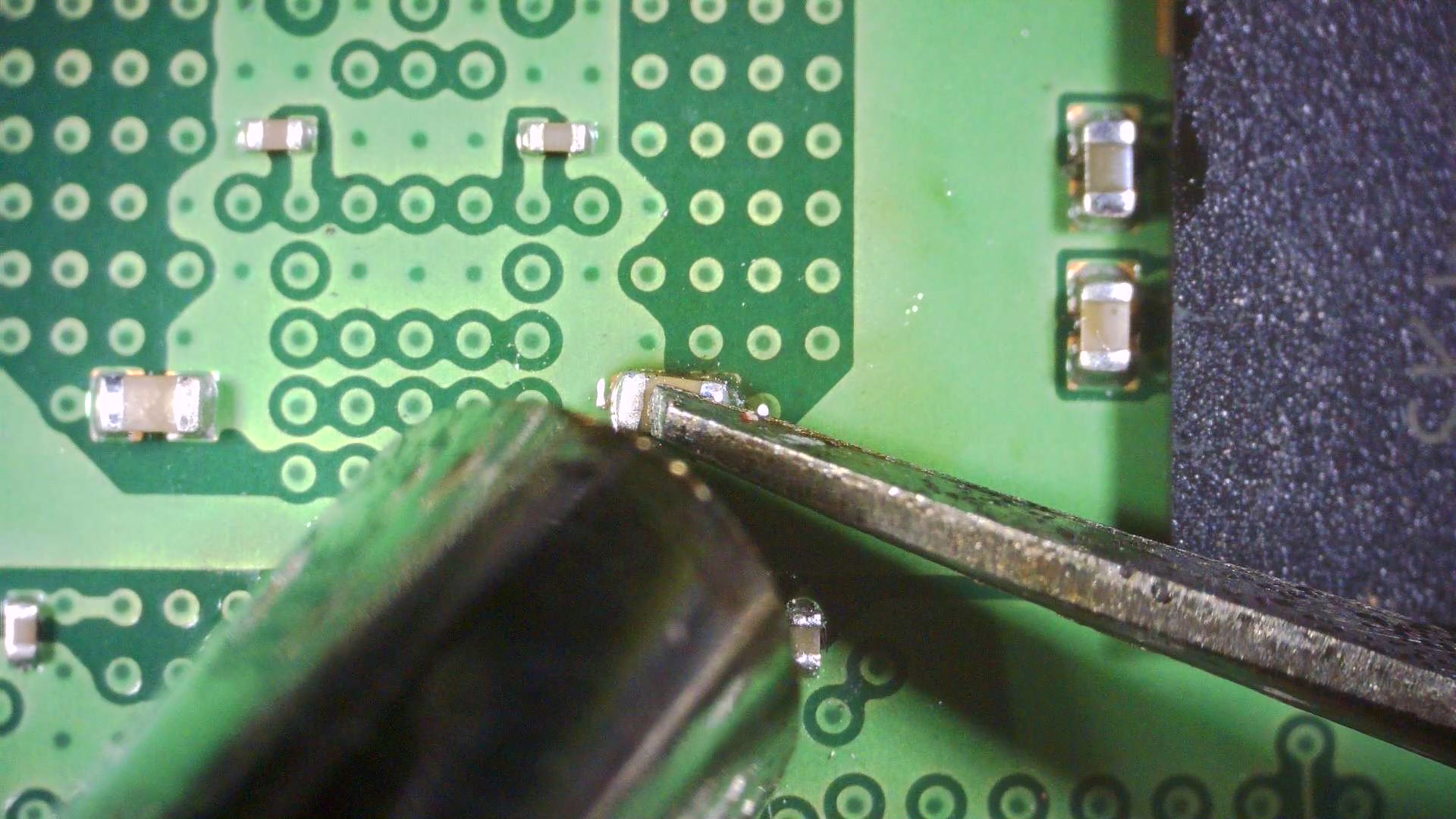

[핀셋으로 캐패시터 위치를 미세 조정하는 모습]image

핀셋으로 캐패시터 위치를 미세 조정

Step 5. 마무리 세척 및 점검 (Final Cleaning & Inspection)

캐패시터 부착이 완료되면, 작업 부위에 남아있는 플럭스 잔여물을 세척합니다. 플럭스가 남아있으면 시간이 지나면서 기판의 부식을 일으킬 수 있기 때문에, 전용 세척액과 면봉을 이용해 깔끔하게 닦아냅니다.

세척 후에는 현미경으로 솔더링 상태를 최종 점검합니다. 솔더 브릿지(쇼트), 콜드 솔더(냉납) 등의 불량이 없는지 꼼꼼히 확인하여 수리를 마무리합니다.

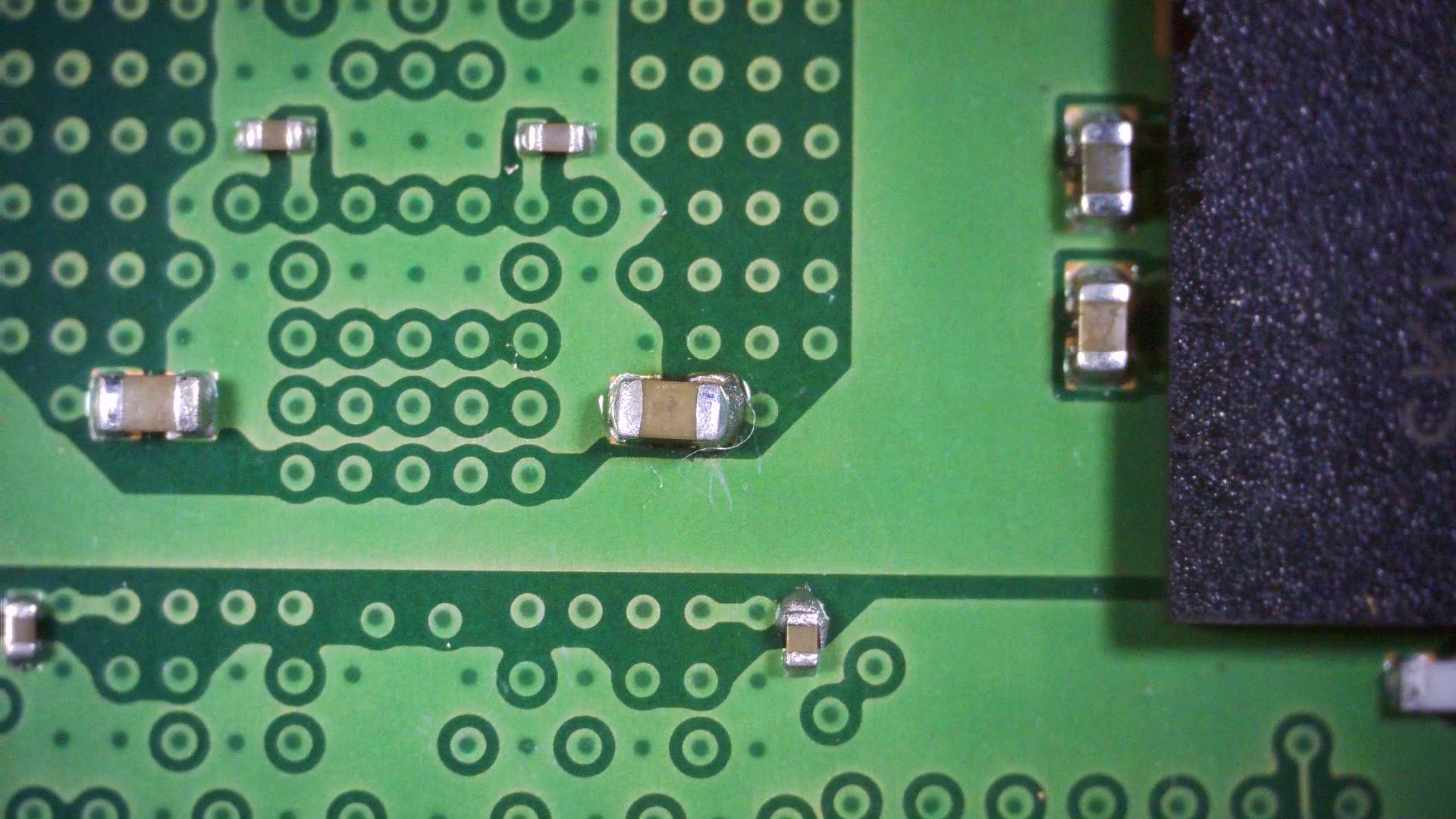

[수리할 램에 캐패시터 부착이 완료된 모습]image 캐패시터 부착 완료

[수리할 램 캐패시터 세척이 완료된 모습]image

최종 세척 완료 - 수리 마무리

왜 전문 리워크 수리가 필요할까?

"캐패시터 하나 바꾸는 게 뭐가 어렵나?"라고 생각하실 수 있습니다. 하지만 서버용 DDR RAM에 사용되는 캐패시터는 크기가 1mm 이하인 초소형 SMD 부품입니다. 일반 인두로는 작업이 불가능하며, 고배율 현미경, 정밀 인두, 전문 핀셋 등 전용 장비가 필수입니다.

또한 작업 중 주변 부품이나 패드를 손상시키면 오히려 상태가 악화될 수 있어, 풍부한 경험과 숙련된 기술을 갖춘 전문가의 손길이 필요합니다.

리솔더웍스 수리 서비스

  • 메모리 수리 (DDR3 / DDR4 / DDR5)
  • 캐패시터, 레지스터 등 SMD 부품 리워크
  • 기업 및 데이터센터 대상 대량 수리 가능
  • 부품 수급부터 리워크까지 전 과정 자체 수행

리솔더웍스는 단순히 부품을 교체하는 것이 아니라, 부품 수급부터 분리, 패드 정리, 재부착, 세척, 점검까지 모든 과정을 자체적으로 수행합니다. 서버 메모리 수리가 필요하시다면 아래로 문의해 주세요.
